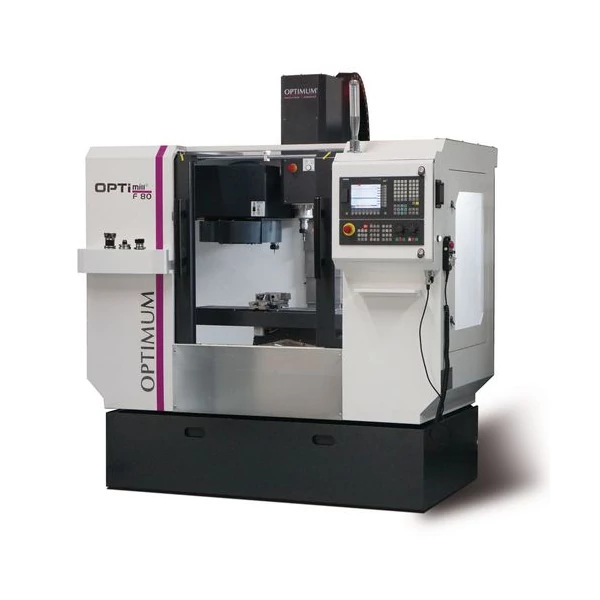

OPTImill F 80 808 D Advanced CNC marógép
|
CNC marógép Siemens Sinumerik 808D Advance vezérléssel |
|
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3501085 |
|
|
|
Leírás
Ideális alkatrészek gyártásához, prototípus és szerelvény készítéséhez.
Előnyei:
Lineáris vezetékek és golyóorsók minden tengelyen
Esernyő típusú szerszámtár 10 szerszámhellyel
Hűtőfolyadék berendezés
Szervo hajtás minden tengelyen
Szíjhajtású fő orsó
Teleszkópos fém burkolat minden tengelyen
Automatikus központi kenés
Integrált géplámpa
Integrált hűtőfolyadék berendezés, hűtőfolyadék tartály kapacitás 160 liter
Szerszám tárazás egy gombnyomással (elektro-pneumatikus szerszám befogó készülék)
Reteszelt ajtók
Siemens Sinumerik 808 D Advanced vezérlés
2 éves Siemens garancia-..-
Youtube videók
Paraméterek
| Cooling lubricant system | |
| Coolant pump(s) drive power | 650 W |
| Tank capacity | 70 l |
| Dimensions and weights | |
| Length | 1925 mm |
| Width/depth | 1655 mm |
| Height | 2070 mm |
| Weight approx. | 1900 kg |
| Drilling/milling output | |
| Max. size milling head | 52 mm |
| Max. size shaft milling cutter | 25 mm |
| Electric Data | |
| Supply voltage | 400 V |
| Phase(s) | 3 Ph |
| Current type | AC |
| Mains frequency | 50 Hz |
| Electrical connections | |
| Total rated value | 12 kVA |
| Fast motion speed | |
| X axis | 10000 mm/min |
| Y axis | 10000 mm/min |
| Z axis | 10000 mm/min |
| Feed motor torque | |
| X axis continuous operation S1 | 3.5 Nm |
| Y axis continuous operation S1 | 6 Nm |
| Z axis continuous operation S1 | 6 Nm |
| Milling table horizontal | |
| Table length | 800 mm |
| Table width | 260 mm |
| Min. clearance vertical spindle - milling table | 75 mm |
| Max. clearance vertical spindle - milling table | 475 mm |
| T-groove size | 16 mm |
| T-groove number | 5 |
| T-groove spacing | 50 mm |
| Max. load bearing capacity | 150 kg |
| Pneumatic connection | |
| Operating pressure | 7 bar |
| Precision | |
| Repetition accuracy | ± 0.015 mm |
| Positioning accuracy | ± 0.015 mm |
| Travel | |
| X axis automatic | 400 mm |
| Y axis automatic | 225 mm |
| Z axis automatic | 375 mm |
| Turret | |
| Design | carousel |
| Number of tool slots | 10 Tools |
| Max. tool diameter | 52 mm |
| Max. tool length | 200 mm |
| Max. tool weight | 6 kg |
| Tool change time tool to tool (T to T) | 7 s |
| Vertical spindle | |
| Spindle chuck | BT 30 |
| Speed range | 50 – 10000 min¯¹ |
| Explanation speed range | Please note that the maximum spindle speed in continuous operation must be reduced by approx. 20% |
| Drive motor output continuous operation S1 | 3.7 kW |
| Drive motor output S6-30 % operation | 5.5 kW |
| Torque drive motor continuous operation S1 | 24 Nm |
| Torque drive motor S6-30 % operation | 35 Nm |
| Vertical spindle drive motor torque | 14 Nm |
| VPE | 1 |
