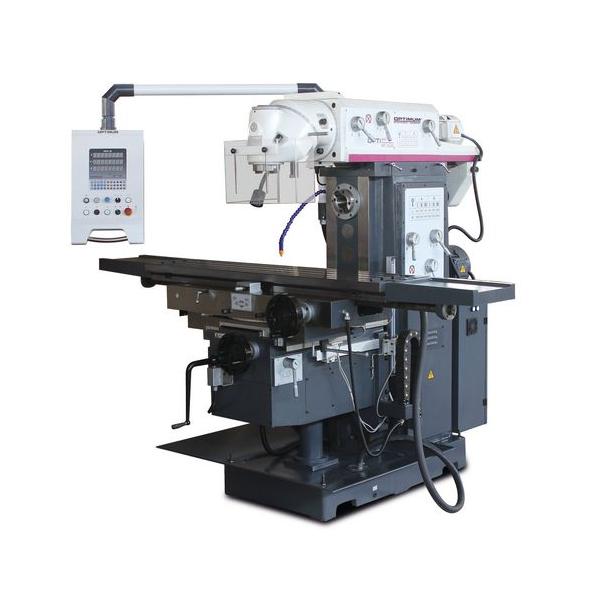

OPTImill MT 230 S
| Univerzális marógép műhelyek számára, digitális 3-tengelyes helyzetjelzővel | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3344125 |
|
|
|
Leírás
- Sokoldalú és egyszerűen kezelhető felépítés, Robusztus gépkialakítás
- Sima futás az olajfürdőben futó fogaskerekeknek köszönhetően
- Nehéz, szilárd kialakítású, kiváló minőségű Meehanite öntöttvas
- Minden vezeték edzett és állítható ékléccel szerelt
- Központi kenés, - Hűtőrendszer
- Nagy méretű kézikerekek, - LED-es lámpa
- A kapcsolóelemek egyszerű működése
- Erős, négyszög vezetékek az Y és Z tengelyeken
- Vertikális/Horizontális marási helyzet
- Motoros előtolás az X, Y és Z tengelyeken
- Digitális helyzetjelző DPA 21 mindhárom tengelyen
- Az előtolórendszer szervomotorral hajtva, léptetés fokozatmentesen történik
- Integrált kezelőpanel, - Integrált digitális helyzetjelző
- Marófej két forgó tengely körül elfordítható minden szögben
- Automatikus előtolásnál a végállás pozíciók beállíthatóak
Szállított tartozékok
- Marótüske ISO50/40mm,
- Marótengelyek ISO50/27mm, ISO50/32mm,
- Adapter ISO 50 - MK4
- Patronkészlet ISO 50, patronok 4 - 16 mm
- Behúzószár horizontál és vertikál M24
- Szerszámok, magyar nyelvű gépkönyv
Paraméterek
| Elektromos bemenet | 400V |
| Motor vertikál orsó hajtásához | 4 kW |
| Motor horizontál orsó hajtásához | 5,5 kW |
| Motor hűtőfolyadék szivattyú | 90 W |
| Vertikál orsó | |
| Motor vertikál orsó hajtásához | 4 kW |
| Orsó csatlakozása | ISO 50 DIN 2080 |
| Orsó fordulatszám tartomány | 60 - 1750 ford / perc |
| Sebességfokozatok | 12 fokozat |
| Orsó – keresztasztal távolsága | 196 - 646 mm |
| Orsó – oszlop távolsága | 260 - 810 mm |
| Forgathatóság | 360° |
| Horizontál orsó | |
| Motor horizontál orsó hajtásához | 5,5 kW |
| Orsó csatlakozása | ISO 50 DIN 2080 |
| Orsó – keresztasztal távolsága | 10 - 410 mm |
| Orsó fordulatszám tartomány | 58 - 1800 ford / perc |
| Sebességfokozatok | 12 fokozat |
| Keresztasztal | |
| Asztal mérete (h x sz) | 1650 x 360 mm |
| Asztal terhelhetősége | 400 kg |
| T-horony méret | 18mm / 3 db |
| T-horony távolság | 80 mm |
| Asztal szögbe állítható | 35° |
| X-tengely | |
| Munkaút | Manuális:1300 mm / automata:1220 mm |
| Asztal előtolás | autom. 30 - 750 mm/perc, fokozatmentes |
| Asztal előtolás | gyorsjárat 1200 mm/perc |
| Y-tengely | |
| Munkaút | Manuális:300 mm / automata:220 mm |
| Asztal előtolás | autom. 20 - 500 mm/perc, fokozatmentes |
| Asztal előtolás | gyorsjárat 800 mm/perc |
| Z-tengely | |
| Munkaút | Manuális:400 mm / automata:320 mm |
| Asztal előtolás | autom. 15 - 375 mm/perc, fokozatmentes |
| Asztal előtolás | gyorsjárat 600 mm/perc |
| Méretek | 2520 x 2160 x 2030 mm |
| Nettó tömeg | 2800 kg |
