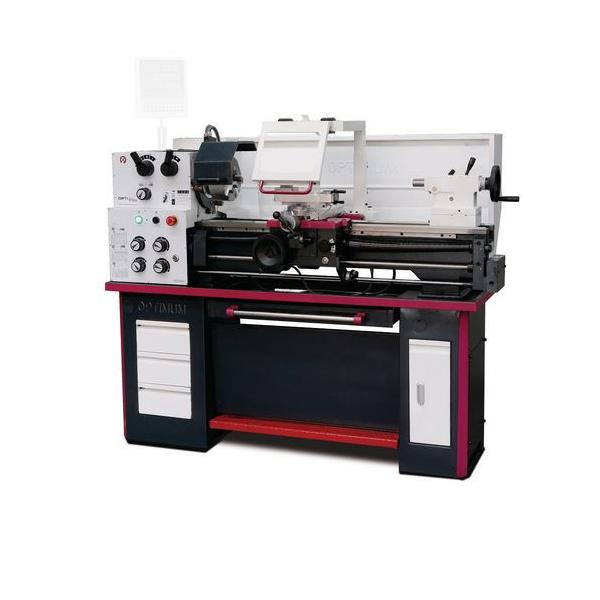

OPTIturn TH 3309
Ár:
2.601.139 Ft
(2.048.141 Ft + ÁFA)
|
Egyetemes eszterga általános feladatokra, alkatrészgyártáshoz, professzionális felhasználásra. CNC átalakítások kedvelt alapgépe. |
|
| Elérhetőség: | Központi raktáron |
| Cikkszám: | 3402030 |
|
|
|
Leírás
- Precízen megmunkált alkatrészek, kiemelkedő pontosság.
- Bordázott, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve.
- Edzett és köszörült ágyvezetékek.
- Edzett főorsó, minőségi csapágyazás (DIN 6350).
- A főorsó garantált körfutási pontossága kisebb mint 0,009 mm.
- Vezér és vonó orsó.
- Hossz-, kereszt- és késszán.
- Forgásirányváltó a lakatszekrényen.
- Vészkikapcsoló és alacsonyfeszültségű leoldó.
- Esztergatokmány-védő biztonsági fedél.
- A vezérorsó két önkenő csapágyban fut
- A cserekerék-készletnek, nagy menetvágási tartomány.
- Mérési jegyzőkönyv
Digitális mérőrendszer nélküli változat!
Mellékelt kiegészítők
- LED géplámpa.
- Kúpátalakító főorsóba MK3 / MK5.
- Állócsúcs MT3.
- Állóbáb átvezetés Ø max. 19 - 70 mm.
- Mozgóbáb átvezetés Ø max. 16 - 50 mm.
- Forgácsteknő.
- Gépállvány (nincs felszerelve).
- Választófal (nincs felszerelve).
- Esztergatokmány-védő.
- Csavar menetóra.
- Négyes forgatható késtartó.
- Cserekerékkészlet.
- Kezelőszerszámok.
- Első feltöltés jó minőségű MOBIL olajjal.
- Kúpátalakító főorsóba MK3 / MK5.
- Állócsúcs MT3.
- Állóbáb átvezetés Ø max. 19 - 70 mm.
- Mozgóbáb átvezetés Ø max. 16 - 50 mm.
- Forgácsteknő.
- Gépállvány (nincs felszerelve).
- Választófal (nincs felszerelve).
- Esztergatokmány-védő.
- Csavar menetóra.
- Négyes forgatható késtartó.
- Cserekerékkészlet.
- Kezelőszerszámok.
- Első feltöltés jó minőségű MOBIL olajjal.
Youtube videók
Paraméterek
| Hosszúság | 1685 mm |
| Szélesség | 745 mm |
| Magasság | 1320 mm |
| Súly | 430 kg |
| Motor | 1,5 kW, 400 V, 3 Ph |
| Tokmány felfogatás | DIN ISO 702-2 Nr. 4 |
| Áteresztő képesség | 38 mm |
| Csúcstávolság | 830 mm |
| Elforduló átmérő az ágy fölött | 350 mm |
| Elforduló átmérő az kereszt szán fölött | 196 mm |
| Ágyhíd nélküli elforduló átmérő | 430 mm |
| Fordulatszám tartomány | 60-2000 min-1 |
| Sebességtartományok száma | 16 |
| Késszán elmozdulás | 98 mm |
| Keresztszán elmozdulás | 164 mm |
| Szegnyereg kúp | MK 3 |
| Szegnyereg orsó munkaút | 110 mm |
| Szegnyereg hüvely | 32 mm |
| Orsókúp | MK 5 |
| Késtartó max. befogása | 16 x 16 mm |
| Fordulatszám állítás | elektronikusan szabályozható |
| Hosszelőtolás | 0,052 - 1,392 mm/U |
| Menetemelkedés | 32 |
| Keresztelőtolás | 0,014 - 0,38 mm/U |
| Menetemelkedés | 32 |
| Metrikus menetvágás | 0,4 - 7 mm |
| Menetemelkedés | 26 |
| Coll menetvágás | 56 - 4 Gg/Zoll |
| Menetmelekedés | 34 |
