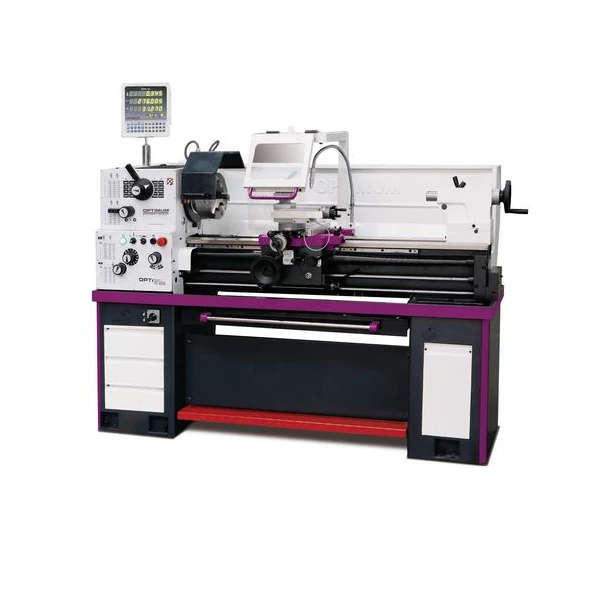

OPTIturn TH 4010 D esztergagép
Teljesen felszerelt egyetemes eszterga, útmérő rendszerrel. | |
Elérhetőség: | Előrendelhető |
Cikkszám: | 3402080 |
|
Leírás
- Edzett és köszörült ágy vezetékek
- Camlock orsó csatlakozás Camlock DIN ISO 702-2 Nr. 5
- Garantált valós működési pontosságú orsó orr, pontossága 0,015 mm
- Összes metrikus menetemelkedés 0,2-14 mm/f tartományba esik és minden hüvelyk menetemelkedés 72-2 szál/inch tartományba esik, a fogaskerekek cseréje nélkül, a vezérlőpulton állítható a váltókarokkal
- Vészleállító nyomógomb, motorvédő kapcsoló, zárható főkapcsolóval
- Jobb-/bal-irányú forgás, az osztott orsón állítható
- Központi kenés az ágy szánnál,
- Burkolat a vezér orsóhoz
- Lábfék,
- Állítható skála menet ellenörző sablonnal
- Hűtőfolyadék tartály töltési szint kijelzővel és olajleválasztóval, könnyen tisztítható
- EMC szűrő, a vegyes felhasználás területek használatára is
- Gép tartozék halogén lámpa, csuklós karral
- Digitális pozíció kijelző DPA 2000 S fordulatszám mutatóval a pontos mérésekhez
- Fordulatszám-kijelző,
- Üveg mérőléc - 5 μm-os pontossággal
Mellékelt kiegészítők
- 2 állócsúcs MT 4,
- Olasz késtartó
- Állóbáb Ø max. 145 mm,
- Mozgóbáb Ø max. 75 mm,
- Hútőberendezés
- Digitálsi helyzetkijelző DPA 2000 S,
- Üvegskálák,
- Géplámpa,
- Felszerelt védőburkolat,
- Tokmányvédő,
- Kezelő szerszámok
- Forgácsvédő a késszánon,
- Finomütköző,
- Mérőóra menetvágáshoz
- Tartalék fogaskerék készlet,
- Magas minőségű Mobil olajjal gyárilag feltöltve
Paraméterek
Elektromos kapcsolat | ~50 Hz 400 V / 3 Ph |
Össz csatlakoztatott teljesítmény | 4 kW |
Hűtőfolyadék rendszer | 100 W |
Csúcsmagasság | 205 mm |
Csúcstávolság | 1000 mm |
Elfordulási Ø az ágy felett | 410 mm |
Elfordulási Ø a keresztszán felett | 165 mm |
Elfordulási Ø az ágyhíd felett | 540 mm |
Ágy prizma szélessége | 206 mm |
Gépágy szélessége | 206 mm |
Főorsó fordulatszáma | 70 - 2000 min-1 |
Fokozatok száma | 8 |
Orsókúp | MT 6 |
Főorsó csatlakozás | Camlock DIN ISO 702-2 Nr. 5 |
Orsó furat Ø | 52 mm |
Késszán úthossza | 140 mm |
Keresztszán úthossza | 230 mm |
Hosszelőtolás tartománya | 0.05 - 1.7 mm/ford., |
Keresztelőtolás tartománya | 0.025 - 0.85 mm/ford., |
Beosztás - Metrikus tartományba eső | 0.2 - 14 mm/ford., |
Beosztás - Inch tartományba eső | 72 - 2 menet/1“, |
Trapézmenet tartománya | 8 - 44, |
Modulmenet tartománya | 0.3 - 3.5, |
Négyes késtartó befogómagassága | max. 20 x 20 mm |
Szegnyereg kúp | MT 3 |
Szegnyereg-főorsó munkaútja | 120 mm |
Méret | 1920 x 740 x 1555 mm |
Nettó súly | 780 kg |
