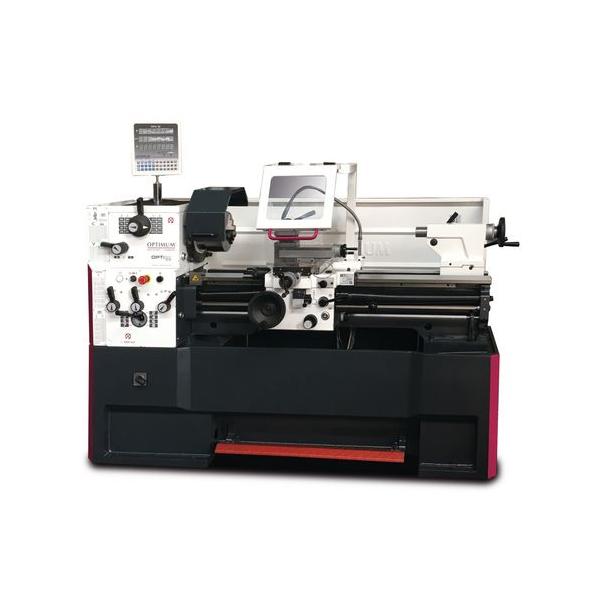

OPTIturn TH 4210
| Pontos fej- és orsó esztergák, kifinomult technológia, komplett felszerelés, könnyen kezelhető | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3462050 |
|
|
|
Leírás
- Edzett és köszörült ágy vezetékek
- Camlock orsó ágy ASA D1 - 6”
- Garantált valós működési pontosságú orsó homlok, pontossága 0,015 mm
- Összes metrikus menetemelkedés 0,2-14 mm/f tartományba esik és minden hüvelyk menetemelkedés 72-2 szál/inch tartományba esik, a fogaskerekek cseréje nélkül, a vezérlőpulton állítható a váltókarokkal
- Vészleállító nyomógomb, motorvédő kapcsoló, zárható főkapcsolóval
- Jobb-/bal-irányú forgás, az osztott orsón állítható
- Központi kenés az ágy szánnál,
- Burkolat a vezér orsóhoz
- Lábfék,
- Állítható skála menet ellenörző sablonnal
- Hűtőfolyadék tartály töltési szint kijelzővel és olajleválasztóval, könnyen tisztítható
- EMC szűrő, a vegyes felhasználás területek használatára is
- Gép tartozék halogén lámpa, csuklós karral
Mellékelt kiegészítők
- Kúpátalakító MT 6/MT 4,
- 2 állócsúcs MT 4
- Állóbáb Ø max. 145 mm,
- Mozgóbáb Ø max. 75 mm
- Felszerelt védőburkolat,
- Tokmányvédő
- Forgácsvédő a késszánon,
- Finomütköző
- Mérőóra menetvágáshoz,
- Olasz késtartó készlet
- Szerszámtartó négyzet szerszámokhoz,
- Hűtőberendezés
- Géplámpa,
- Tartalék fogaskerék készlet,
- Kezelő szerszámok
- Magas minőségű Mobil olajjal gyárilag feltöltve
Paraméterek
| Elektromos kapcsolat | ~50 Hz 400 V / 3 Ph |
| Össz csatlakoztatott teljesítmény | 4.6 kW |
| Hűtőfolyadék rendszer | 100 W |
| Csúcsmagasság | 210 mm |
| Csúcstávolság | 1‘000 mm |
| Elfordulási Ø az ágy felett | 420 mm |
| Elfordulási Ø a keresztszán felett | 250 mm |
| Elfordulási Ø az ágyhíd felett | 590 mm |
| Ágy prizma szélessége | 260 mm |
| Gépágy szélessége | 250 mm |
| Főorsó fordulatszáma | 45 - 1800 min-1 |
| Fokozatok száma | 16 |
| Orsókúp | MT 6 |
| Főorsó csatlakozás | Camlock ASA D1 - 6” |
| Orsó furat Ø | 52 mm |
| Kézi szán úthossza | 140 mm |
| Keresztszán úthossza | 230 mm |
| Hosszelőtolás tartománya | 0.05 - 1.7 mm/ford., |
| Keresztelőtolás tartománya | 0.025 - 0.85 mm/ford., |
| Beosztás - Metrikus tartományba eső | 0.2 - 14 mm/ford., |
| Beosztás - Inch tartományba eső | 72 - 2 menet/1“, |
| Trapézmenet tartománya | 8 - 44, |
| Modulmenet tartománya | 0.3 - 3.5, |
| Négyes késtartó befogómagassága | max. 20 x 20 mm |
| Szegnyereg kúp | MT 4 |
| Szegnyereg-főorsó munkaútja | 120 mm |
| Méret | 2025 x 915 x 1615 mm |
| Nettó súly | 1550 kg |
