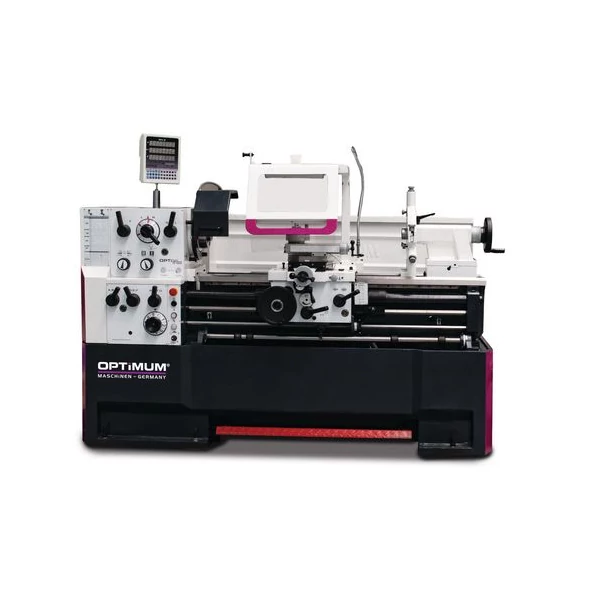

OPTIturn TH 4610

Ár:
8.101.125 Ft
6.480.900 Ft (5.103.071 Ft + ÁFA)
Robosztus vezér- és vonóorsóval szerelt esztergagép
Elérhetőség: Előrendelhető
Cikkszám: 3462110
Fémipari gépek: Eszterga
Menny.:db

Leírás

- Camlock fő orsókúp ASA D1 - 6“, a fő orsó garantált körfutási pontossága kisebb mint 0,015 mm
- Zárt, gyorskapcsolású előtoló hajtómű, edzett és köszörült, olajfürdőben futó fogaskerekek és tengelyek
- Edzett és köszörült ágyvezetékek
- Áttekinthető választókarok az előtolási sebességek kapcsolásához
- Központi kenés a hossz-szánon,
- Vezérorsó-borítás,
- Mechanikus orsófék
- Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható
- Mechanikus hossz előtolás-kapcsoló a hossz-szánon
- A szegnyereg kúpesztergáláshoz +/-15 mm-el elállítható
- Gyorsváltós késtartó négyszögkéshez való acéltartóval
- Vészkikapcsoló, motorvédő kapcsoló, lezárható főkapcsoló
- Digitális DPA 2000 helyze tkijelző az elmozdulások pontos méréséhez, mérőléc - pontosság 5 μm
- A hűtőfolyadék-tartály külön található, telítettség kijelzővel és olajleválasztóval, ezáltal könnyen és teljesen kiüríthető és megtisztítható (DIN szerint)
- Szériakivitelben halogén géplámpa csuklókarral és hűtőfolyadék-berendezés adagoló elzárócsappal
- A menetóra fokbeosztása állítható
- „Rapid Speed“ gyors előtoló utólag hozzáépíthető
- Átvételi protokoll, CE bizonylat, magyar nyelvű gépkönyv

Mellékelt kiegészítők

- DPA 21 digitális helyzet kijelző,
- Mérőléc
- Gyorsváltós késtartó,
- Négyszögkéshez betét
- Gépállvány,
- Orsófék,
- Forgácsvédő hátfallal szerelve,
- Esztergatokmány-védő
- Menetóra,
- Hűtőfolyadék-berendezés,
- Géplámpa,
- Csere kerék klt,
- Kezelőszersz.
- MK 6/MK 4 kúpátalakító,
- 2 MK 4 állócsúcs,
- Értékes mobil olajjal feltöltve, Műszaki dokumentáció
A berendezéshez tokmány nem alaptartozék!

Paraméterek

Motorteljesítmény 5,5 kW 400 V / 3 fázis ~50 Hz
Hűtőfolyadék-berendezés 100 W
Csúcsmagasság 230 mm
Csúcstávolság 1.000 mm
Elfordulás-Ø a gépágy felett 465 mm
Elfordulás-Ø a szán felett 270 mm
Elfordulás-Ø az ágyhídban 690 mm
Az ágyhíd hossza 240 mm
Gépágy szélessége 300 mm
Főorsó-fordulatszám 25 - 2.000 f/p
Fokozatok száma 12 fokozat
Orsófurat Ø 58 mm
Orsókúp MK 6
Főorsócsatlakozás Camlock ASA D1 - 6”
Késszán úthossza 128 mm
Keresztszán úthossza 285 mm
Hosszelőtolás tartománya 0,031 - 1,7 mm/ford., 40 előtolás
Keresztelőtolás tartománya 0,014 - 0,784 mm/ford., 40 előtolás
Metrikus menetvágás tartománya 0,1 - 14 mm/ford., 53 menetemelkedés
Col menetvágás tartománya 112 - 2 Gg/1“, 40 menetemelkedés
Trapézmenet tartománya 4 - 112, 50 trapézmenet
Modulmenet tartománya 0,1 - 7, 34 modulmenet
Szegnyeregkúp MK 4
Szegnyereg-főorsó munkaútja 130 mm
Méret 2.200 x 1.245 x 1.370 (DPA 1.568) mm
Nettó tömeg 1.720 kg
