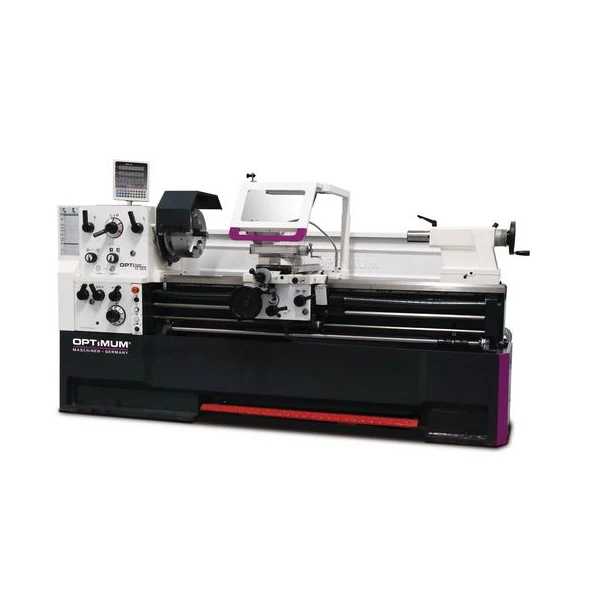

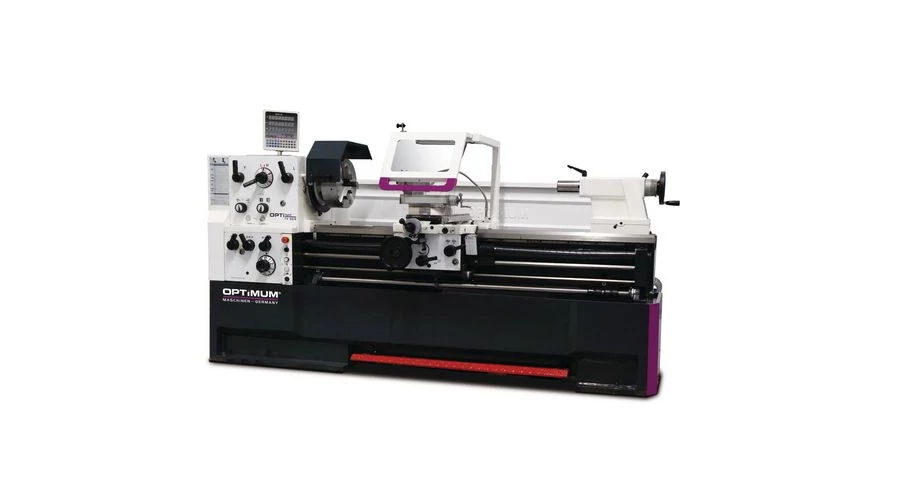

OPTIturn TH 5620 DPA21
| Orsó esztergagépek, amelyeket nagy rugalmasság, pontosság és gazdaságosság jellemez. DPA 21 digitális helyzetjelzővel és gyorsan cserélhető acéltartóval | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3462170 |
|
|
|
Leírás
- Edzett és köszörült ágyvezetékek
- Camlock főorsókúp ASA D1 - 8“
- Hűtőfolyadék tartály töltési szint kijelzővel és olajleválasztóval, teljes elvezetés és könnyen tisztítható (DIN szabvány szerint)
- A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
- Áttekinthető választókarok az előtolási sebességek kapcsolásához
- Vészkikapcsoló, motorvédő kapcsoló, lezárható főkapcsoló
- Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható
- Központi kenés a hossz-szánon
- Mechanikus, hosszirányú előtoló kapcsoló az esztergaszánon, négy állítható bütyköstengellyel
- Vezérorsó védő
- Lábfék
- Az elektromos rendszere SIEMENS komponensekből van összeszerelve
- Elsőre jó minőségű olajjal van feltöltve
- A menetóra fokbeosztása állítható
- Gyorsváltós késtartó négyszögkéshez való acéltartóval
- Az Optimum termékeink ár hatékonyak és értékállóak
- Digitális pozíció kijelző DPA 2000 üvegskálával
- Lényegesen csökkenti a megmunkálási időt
- Nagy megmunkálási pontosság
- A hibaarány lecsökkent
- Könnyen áttekinthető kezelőfelület
Mellékelt kiegészítők
- Üvegskálák
- állócsúcs MT 5
- forgócsúcs MT 5
- Állóbáb átjáró Ø max. 165 mm-ig
- Mozgóbáb átjáró Ø max. 95 mm-ig
- Kúpszűkítő MT 7/MT 5
- Gyorsváltó késtartó fej SWH 7-C
- 1 db mégyszög késtartó 32 x 150 type D
- Gépállvány
- Orsófék
- Felszerelt védőburkolat
- Tokmányvédő
- Mérőóra menetvágáshoz
- Olasz késtartó készlet
- Szerszámtartó négyzet szerszámokhoz
- Hűtőberendezés
- Géplámpa
- Tartalék fogaskerék készlet
- Kezelő szerszámok
- Magas minőségű Mobil olajjal gyárilag feltöltve
A tokmány nem tartozék!
Paraméterek
| Méretek és súlyok | |
| Hossz kb. | 3450 mm |
| Szélesség / mélység kb. | 1150 mm |
| Magasság kb. | 1650 mm |
| Súly kb. | 2720 kg |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| Elektromos kapcsolatok | |
| Teljes névleges érték | 8,5 kW |
| takarmány | |
| Hosszirányú betáplálási tartomány | 0,059 - 1,646 mm / ford |
| Hosszirányú betáplálások száma | 35 |
| Lapos előtolási tartomány | 0,020 - 0,573 mm / ford |
| Lapos takarmányok száma | 35 |
| gyanták | |
| Metrikus hangmagasság | 0,2–14 mm / fordulat |
| Metrikus helyek száma | 47 |
| Imperial hangmagasság | 112 - 2 szál / 1 " |
| Császári helyek száma | 60 |
| Átmérője | 4 - 112 DPI |
| Átmérőjű helyek száma | 50 |
| Moduláris menetmagasság | 0,1 - 7 mm / ford |
| Moduláris menetes helyek száma | 34 |
| Sebességtartomány | |
| Sebességváltók száma | 12 |
| Sebességtartomány | 25 - 1600 ford / perc |
| Orsó | |
| Orsótokmány | Camlock DIN ISO 702-2 No. 8. |
| Orsófurat / rúd áthaladási átmérője | 80 mm |
| Orsó kúp | MT 7 |
| Szerszámtartó max. tokmány magassága | 25 mm |
| Szegnyereg | |
| Chuck | MT 5 |
| Penészhüvely | 180 mm |
| Penna átmérő | 75 mm |
| Utazás | |
| X menet tengelye | 130 mm |
| Z járó tengely | 316 mm |
| Munkaterületek | |
| Maximális magasság | 280 mm |
| Maximális szélesség | 1910 mm |
| A lengő átmérője a gépágy felett | 560 mm |
| Az lengőhíd lengőátmérője | 790 mm |
| A lengő átmérője a lengő átmérője | 355 mm |
| Forgási hossz az ágyhídban | 170 mm |
| Ágyszélesség | 350 mm |
