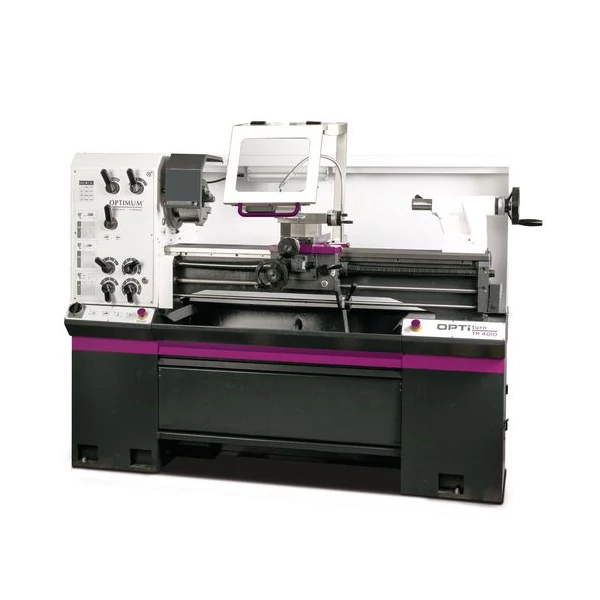

OPTIturn TM 4010
| A vezető- és feszítőorsó-esztergagépek erős konstrukciójukkal és könnyű kezelhetőségükkel hatnak. TM 4010D digitális helyzetjelzővel DPA 21 | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3403040 |
|
|
|
Leírás
Edzett és földi Z-tengelyű vezetési út
Orsótartó Camlock DIN ISO 702-2 No. 5
A főorsó garantált koncentrikussága 0,015 mm-nél jobb
Fogaskerekek és tengelyek edzett és földi, olajfürdőben futó precíziós csapágyakban
Tailstock edzett és őrölt tollal
DC 24 voltos - elektromos
Az adagolókészülék összes fogaskereke acélból, edzett és őrölt, tengelyek a tűcsapágyon Minden alkatrészt olajfürdőben kennek
Jobbra / balra forgatás az ágy szánon kapcsolható
Biztonsági kézikerék, kioldó funkcióval az X és Z tengelyen
Vészleállító eszköz
Tökéletesen koncentrikus főorsó garantálja a nagy teherbírást a felszerelt precíziós kúpgörgős csapágyaknak köszönhetően
Pántos forgács rekesz a chip elülső oldalának egyszerű eltávolításához
Gép alap stabil acélszerkezetben
Hűtőfolyadék-szivattyú hűtőfolyadék-tartállyal és szintjelzővel. Levehető tartály az egyszerű tisztításhoz
Biztonsági eszközzel a menet és a betápláló mechanizmus egyidejű működése ellen
Kézi kerekek, szétválasztva és az EN 23125 szerint tesztelve
Váltás az életciklus számításával az EN ISO 13849 szerint
LED gép lámpa chipvédelemben
A motor elektromosan fékezett
Hárompofás tokmány O 200 mm, 5. szám, a normál szállítási terjedelemben
Felhasználóbarát membrán billentyűzet
Kétcsatornás jobb-bal oldali kapcsoló, EN 23125 szerint tesztelve
Paraméterek
| Hűtő kenőanyag rendszer | |
| Hűtőfolyadék szivattyú teljesítménye | 100 W |
| Hossz kb. | 1950 mm |
| Szélesség / mélység kb. | 820 mm |
| Magasság kb. | 1530 mm |
| Súly kb. | 500 kg |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| Elektromos kapcsolatok | |
| Teljes névleges érték | 2,3 kW |
| takarmány | |
| Hosszirányú betáplálási tartomány | 0,014 - 0,38 mm / ford |
| Lapos előtolási tartomány | 0,052 - 1,392 mm / fordulat |
| gyanták | |
| Metrikus hangmagasság | 0,4 - 7 mm / fordulat |
| Imperial hangmagasság | 56 - 4 szál / 1 " |
| Sebességtartomány | |
| Sebességváltók száma | 8 |
| Sebességtartomány | 70 - 2000 min¯¹ |
| Orsó | |
| Orsótokmány | Camlock DIN ISO 702-2 No.5 |
| Orsófurat / rúd áthaladási átmérője | 53 mm |
| Szegnyereg | |
| Fúrótokmány | 50 mm |
| Tollhúzás | 110 mm |
| Szerszám befogás | |
| A szerszámtartó tokmány mérete | 30 mm |
| Utazás | |
| X menet tengelye | 98 mm |
| Z járó tengely | 185 mm |
| Munkaterületek | |
| Max. magasság | 200 mm |
| Max. szélesség | 1000 mm |
| A lengőátmérő a gépágy fölött | 400 mm |
| A lengő átmérője a lengő átmérője | 250 mm |
| Magyarázat A lengőátmérő fölötti lengőátmérő Felhívjuk figyelmét, hogy harmadik féltől származó eszterga tokmányok vagy előlapok felszerelésekor a megadott műszakilag lehetséges fordulási átmérő elérése érdekében a kezelő módosítása szükséges. | |
| VPE 1 |
