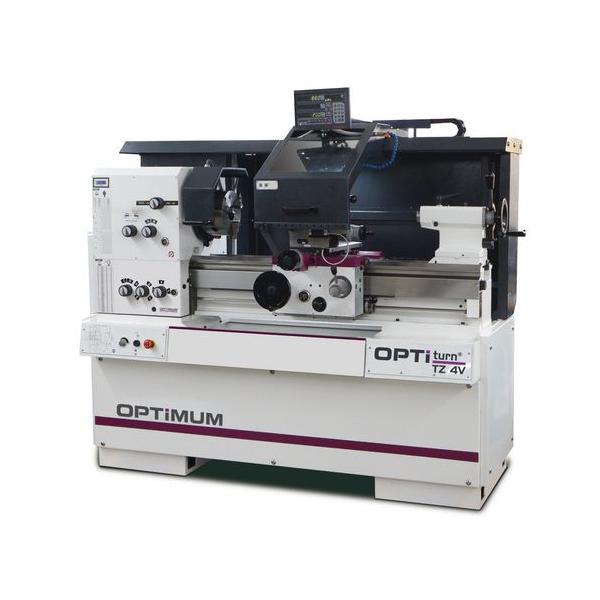

OPTIturn TZ 4V
| Precíziós fej- és orsós esztergagépek NEWALL DP 700 digitális helyzetjelzővel és gyorsan cserélhető acéltartóval | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3432245 |
|
|
|
Leírás
Edzett és földi Z-tengelyű vezetési út
Részleges burkolat elfoglalt, nagyméretű forgácsvédelemmel
Forgácsvédelem integrált helyzetjelzővel, hűtőfolyadék tömlővel és kiegészítő kezelőpanellel
A sík és a felső tolóorsó edzett és földi, és az osztott orsóanyával állítható
Vezető és adagoló tengely fedele
Finom osztályozású takarmány- és menetvágási terület
LED-es géplámpa a munkaterület teljes megvilágításához
Energialánc a finom vezeték- és tömlővezetéshez
Váltókerekek opcionálisan inch és modul menetekhez is kaphatók
Vezérlőszekrény 24 V-os DV tápegységgel
Váltás az életciklus számításával az EN ISO 13849 szerint
Az EN 23125 szerint tesztelt leválasztott kézikerék
Kétcsatornás jobb-bal oldali kapcsoló az EN 23125 szerint tesztelve
Minden érintkező és relé a Siemenstől vagy a Schneider-től
Biztonsági kézikerék, kioldó funkcióval az X és Z tengelyen
Előre eltávolítható forgácsolótálca
Gyorsan cserélő SWH 5-B acéltartó
Acél tartó, 25 x 120 D típusú, 20 mm-es négyzetvágóhoz
Paraméterek
| Hűtő kenőanyag rendszer | |
| Hűtőfolyadék szivattyú teljesítménye 0,125 kW | |
| Méretek és súlyok | |
| Hossz kb. | 1960 mm |
| Szélesség / mélység kb. | 1060 mm |
| Magasság kb. | 1690 mm |
| Súly kb. | 1250 kg |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| Elektromos kapcsolatok | |
| Teljes névleges érték | 5 kW |
| takarmány | |
| Hosszirányú betáplálási tartomány | 0,0263 - 1,8416 mm / ford |
| Hosszirányú betáplálások száma | 48 |
| Lapos előtolási tartomány | 0,133 - 0,9321 mm / ford |
| Lapos takarmányok száma | 48 |
| Motor (ok) | |
| Hajtómotor fogaskerekei | 2 |
| gyanták | |
| Metrikus hangmagasság | 0,2–14 mm / fordulat |
| Metrikus helyek száma | 22 |
| Imperial hangmagasság | 80 - 1 szál / 1 " |
| Császári helyek száma | 42 |
| Átmérője | 0,1 - 7 DPI |
| Átmérőjű helyek száma | 44 |
| Sebességtartomány | |
| Sebességváltók száma | 2 |
| Sebességtartomány | 30 - 3000 min¯¹ |
| Orsó | |
| Orsótokmány | DIN ISO 702-1 No. 5 |
| Orsófurat / rúd áthaladási átmérője | 52 mm |
| Orsó kúp | MT 6 |
| Szabványok és tanúsítások | |
| Szabvány | DIN EN 55011 |
| EMC szint | C3 |
| Szegnyereg | |
| Chuck | MT 3 |
| Tollhúzás | 110 mm |
| Penna átmérő | 50 mm |
| Utazás | |
| X menet tengelye | 112 mm |
| Z járó tengely | 212 mm |
| Munkaterületek | |
| Max. magasság | 200 mm |
| Max. szélesség | 800 mm |
| A lengőátmérő a gépágy fölött | 400 mm |
| A lengő átmérője a lengő átmérője | 245 mm |
| Ágyszélesség | 260 mm |
| VPE 1 |
