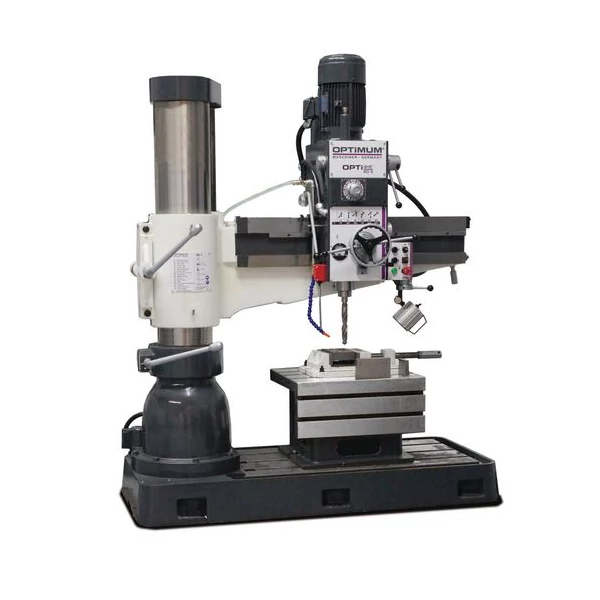

OPTIdrill RD 6
| Kiváló minőségű precíziósan működő, szilárd radiális fúrógépek | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3049070 |
|
|
|
Leírás
Sokoldalú alkalmazás, például fúrás, dörzsölés, menetfúrás
Elektromos fékezésű motor
Vezérlők a 24 V-os egyenáramú elektronikában
Nehéz, masszív, jó minőségű casting
Széles elérés a vízszintesen állítható gépfejen keresztül
Világosan elrendezett kezelőpanel
Sima futású forgó- és menettengelyek
Kiemelkedően megmunkált oszlop, elforgatva, optimalizált szorítóval, a maximális stabilitás érdekében, minimális szorító eltolással
A gém robusztus, merev felépítése
A szórókeret magasságának beállítása erőteljes motorhajtással és emelőorsóval
A fúrófej olajfürdőjében futóműben
A gémvezetékek edzett és precíziós föld
Króm-nikkel-acélból készült, edzett és precíziós talajú fogaskerekek, így csendes és sima futás
A fúrófej és az oszlop rögzíthető vagy meglazítható együtt vagy külön
Előre és hátra futás
Masszív, pontos fúróasztal, nagy méretekkel
Edzett és földi munkalap párhuzamos T-hornyokkal
gép könnyű
Túltöltés elleni védelem
Vastag falú öntöttvas oszlop biztosítja a sima futást és a stabilitást
LED lámpa
Hűtőfolyadék-eszköz hűtőfolyadék-tartállyal a gép lábában
Paraméterek
| Bumm | |
| Forgási szög | 180 ° |
| Méretek és súlyok | |
| Oszlop átmérője | 320 mm |
| Hossz kb. | 2670 mm |
| Szélesség / mélység kb. | 1120mm |
| Magasság kb. | 2410 mm |
| Súly kb. | 3300 kg |
| Fúrásteljesítmény | |
| Fúrásteljesítményű acél (S235JR) | 50 mm |
| Folyamatos fúrási teljesítményű acél (S235JR) | 45 mm |
| Fúró asztal | |
| Max. orsó távolsága - fúróasztal | 1420 mm |
| Befogóasztal hossza | 630 mm |
| Befogóasztal szélessége | 500 mm |
| Befogóasztal magassága | 500 mm |
| Min. orsó távolsága a szorítóasztalig | 270 mm |
| Max. orsó távolsága a szorítóasztalig | 945 mm |
| Min. orsó távolsága - fúróasztal | 465 mm |
| Elektromos adatok | |
| Tápfeszültség | 400 V |
| Fázis (ok) | 3 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| Elektromos kapcsolatok | |
| Teljes névleges érték | 6,5 kW |
| Gép alapja | |
| Munkaterület hossza | 2550 mm |
| Munkaterület szélessége | 970 m |
| Motor (ok) | |
| Orsó motor hajtómű teljesítménye | 4 kW |
| A gém emelő motorjának hajtott teljesítménye | 1,5 kW |
| A hűtőfolyadék-szivattyú hajtómotorjának teljesítménye | 90 W |
| Hidraulikus szorítóhajtás 0,75 kW | |
| Sebességtartomány | |
| Sebességtartomány | 56–1450 min¯¹ |
| Sebességváltók száma | 12 |
| Orsó | |
| Penészhüvely | 270 mm |
| Orsótokmány | MT5 |
| Pengék adagolási sebessége | 0,06 - 0,2 mm / ford |
| Pengés takarmánykerekek | 3 |
| Utazás | |
| A fúrófej mozgása (vízszintesen) | 1250 mm |
| Szórókeret emelési löket (függőleges) | 680 mm |
| Max. orsó távolsága - oszlop | 1600 mm |
| Min. orsó távolsága - oszlop | 350 mm |
