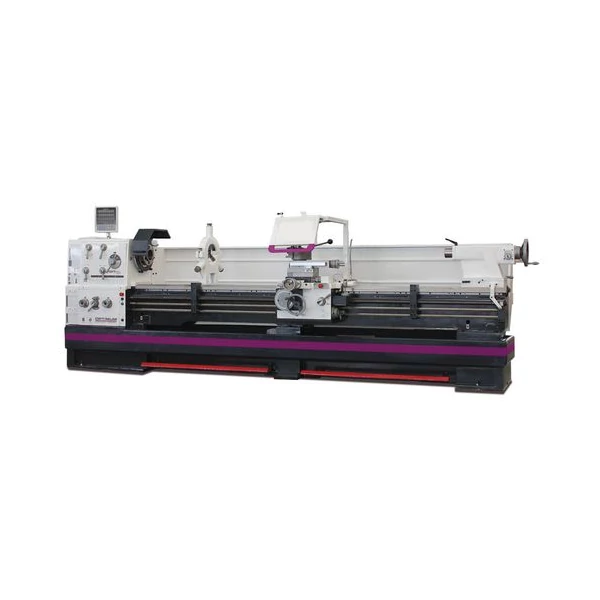

OPTIturn TH 6620D

Vezető- és vonóorsó esztergagépek, amelyeket nagy rugalmasság, pontosság és költséghatékonyság jellemez
Elérhetőség: Előrendelhető
Cikkszám: 3462210
Fémipari gépek: Eszterga

Leírás

Edzett és köszörült ágyvezetékek
Camlock orsó csatlakozás ASA D1 - 8”
Zárt, gyors kapcsolású előtoló hajtómű, edzett és köszörült, precíziós csapágyban futó fogaskerekek és tengelyek
Áttekinthető fokozatválasztó karral állítható előtolási sebesség
Vészleállító nyomógomb, motorvédő kapcsoló, zárható főkapcsolóval
Forgásirányváltó a hossz-szánon kapcsolható
Mechanikus, hosszirányú előtolókapcsoló az esztergaszánon
Biztonsági végállás kapcsoló, amely kötelezően nyitóérintkezőkkel van ellátva
A vezetékek törésmentes energialáncban futnak
Központi kenés a szánszerkezeten
Főorsóvédő burkolat
Jó minőségű olajjal van feltöltve
Szériakivitelben LED géplámpa
Lábfék
Siemens elektronika
Gyorsváltó késtartó SWH 9, négyszög szerszámtartóval
Digitális pozíció kijelző DPA 21
Üveglécekkel mindhárom tengelyen
Lényegesen csökkenti a megmunkálási időt
Nagy megmunkálási pontosság
A hibaarány lecsökken
Könnyen áttekinthető kezelőfelület
A gép transzformátorára kötött DPA21, így be-és kikapcsolható a főkapcsolón keresztül

Szállított kiegészítők

Állóbáb max. Ø 150 mm
Futóbáb max. Ø 130 mm
Géplámpa (Halogén)
Kúpszűkítő MK 5 / MK 7
Állócsúcs MK 5
Gyorsváltós késtartó 9-D
Késtartó 41 x 180 Typ D négyszög késszárhoz
Finom állítású pozícióütköző
Kezelőszerszámok

Paraméterek

Hűtő kenőanyag rendszer
Hűtőfolyadék szivattyú teljesítménye 150 kW
Méretek és súlyok
Teherbíró képesség 1,4 t
Hossz kb. 3650 mm
Szélesség / mélység kb. 1500 mm
Magasság kb. 1785mm
Súly kb. 3345 kg
Elektromos adatok
Tápfeszültség 400 V
Fázis (ok) 3 Ph
Jelenlegi típus AC
Hálózati frekvencia 50 Hz
Elektromos kapcsolatok
Teljes névleges érték 10 kW
Gyors mozgási sebesség
Gyors mozgás 3800 mm / perc
Magyarázat a gyors mozgásról Max. 5 perc (30 perces szünet)
takarmány
Hosszirányú betáplálási tartomány 0,044 - 1,48 mm / ford
Hosszirányú betáplálások száma 25
Lapos előtolási tartomány 0,022 - 0,74 mm / ford
gyanták
Metrikus hangmagasság 0,45 - 120 mm / ford
Metrikus helyek száma 54
Imperial hangmagasság 80 - 7/16 menet / 1 "
Császári helyek száma 60
Átmérője 7/8 - 160
Átmérőjű helyek száma 42
Moduláris menetmagasság 0,25 - 60 mm / ford
Moduláris menetes helyek száma 46
Sebességtartomány
Sebességváltók száma 16
Sebességtartomány 25–1600 min¯¹
Orsó
Orsótokmány Camlock DIN ISO 702-2 No. 8
Orsófurat / rúd áthaladási átmérője 105 mm
Orsó kúp MT 7
Szerszámtartó max. a tokmány magassága 32 mm
Szegnyereg
Chuck MT 5
Penészhüvely 235 mm
Utazás
X menet tengelye 230 mm
Z tengely haladása 368 mm
Munkaterületek
Max. magasság 330 mm
Max. szélesség 2050 mm
A lengő átmérője a gépágy felett 660 mm
Lengőátmérő az ágyhídban 900 mm
A lengő átmérője a lengő átmérője 440 mm
Forgási hossz az ágyhídban 250 mm
Ágyszélesség 400 mm
VPE 1
