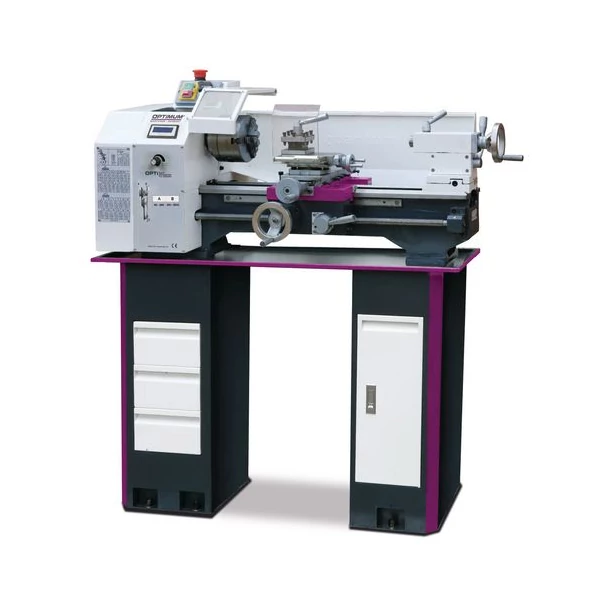

OPTIturn TU 2304V
| Esztergagépek TU 2304V elektronikusan állítható sebességgel | |
| Elérhetőség: | Előrendelhető |
| Cikkszám: | 3420325 |
|
|
|
Leírás
Pontos feldolgozás
Öntöttvas szürke prizmaágy, legalább hat hónapig érlelt, induktív edzéssel és precíziós földdel
Edzett és földi Z-tengelyű vezetési út
A főorsó garantált koncentrikussága 0,009 mm-nél jobb
Hengerelt trapéz orsók
Vezetékcsavar két szinterelt csapágyban tárolva
Az összes vezetőt ékcsíkokkal lehet beállítani
Pontosan kialakított szán
Kézi kerekek állítható finom skálával 0,04 / 0,01 mm
Négyszeres szerszámtartó
Koncentritás - A tokmány jobb, mint 0,05 mm
Vezetékcsavar menetvágáshoz vagy automatikus hosszirányú forgáshoz
Jobb / bal forgatás a vezérlőpanelen kapcsolható
Lépcső a kúpos elforduláshoz ± 5 mm állítható
Tailstock toll és kézikerék állítható 0,02 mm finom skálával
Gyors, egyszerű és szerszám nélküli beállítás egy rögzítőkar segítségével
Vészleállás ütköző kapcsoló
Esztergatokmány-védelem
nyomócsapágy
Cserélje ki a menetes hajtóműkészletet
Kiterjedt kiegészítők
3-pofás eszterga tokmány a szokásos szállítási terjedelemben
Stabil érték
Paraméterek
| Hossz kb. | 965 mm |
| Szélesség / mélység kb. | 585 mm |
| Magasság kb. | 510 mm |
| Súly kb. | 114 kg |
| Elektromos adatok | |
| Tápfeszültség | 230 V |
| Fázis (ok) | 1 Ph |
| Jelenlegi típus | AC |
| Hálózati frekvencia | 50 Hz |
| gyanták | |
| Metrikus hangmagasság | 0,4 - 3,5 mm / fordulat |
| Metrikus helyek száma | 14 |
| Imperial hangmagasság | 44 - 8 szál / 1 " |
| Császári helyek száma | 14 |
| Sebességtartomány | |
| Sebességváltók száma | 2 |
| Sebességtartomány | 150 - 2200 min¯¹ |
| Sebességszabályozó elektronikusan állítható | |
| Orsó | |
| Orsótokmány hengeres Ø | 72 mm |
| Orsófurat / rúd áthaladási átmérője | 20 mm |
| Orsó kúp | MT 3 |
| Szerszámtartó max. tokmány magassága | 14 mm |
| Szabványok és tanúsítások | |
| Szabvány | DIN EN 55011 |
| EMC szint | C1 |
| Szegnyereg | |
| Chuck | MT 2 |
| Penészhüvely | 70 mm |
| Utazás | |
| X menet tengelye | 75 mm |
| Z járó tengely | 120 mm |
| Munkaterületek | |
| Max. magasság | 115 mm |
| Max. szélesség | 450 mm |
| A lengőátmérő a gépágy fölött | 230 mm |
| Ágyszélesség | 135 mm |
| VPE 1 |
